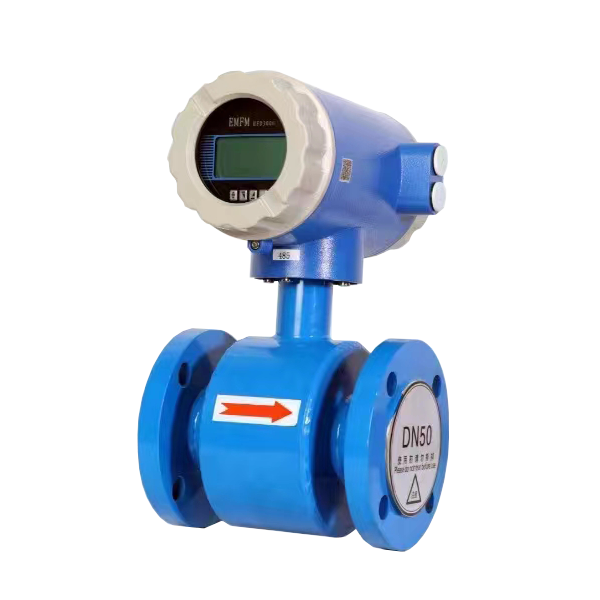

法蘭式電磁流量計是一種電磁感應式流量儀表，它由傳感器和智能轉換部分組成，它能測量各類導電液體的體積流量，所測量的介質包括酸、堿、鹽和紙漿、泥漿、廢污水、海水及固液兩相等液體。該產品主要用于石化、電力、冶金、紡織、食品、制藥、造紙等行業及市政環保、水利等領域。
法蘭式電磁流量計的工作原理是基于法拉第電磁感應定律。在管道電磁流量計中，測量管內的導電介質相當于法 拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。
電磁流量計特點：
1、測量管內無阻流及活動部件，因此不會造成額外的能量損失，也不會造成堵塞，因此節能效果顯著，特別適宜液固兩相流如污水、泥漿、礦漿、水煤漿、紙漿等的測量。
2、接觸被測介質的只有襯里和電極，只要合理選用襯里和電極材料，就可達到良好的耐腐蝕性和耐磨性，因此，可測量各種強酸、強堿等化工溶液。
3、安裝要求低。前直管段只要5D，后直管段為2D（D為所選儀表的內直徑）。
4、測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，而且可測量正/反兩個方向的流量，這就為測量流量提供了很好的方法。
5、儀表功耗小，小于20W。
6、轉換器具有良好的互換性，不必重新進行實流標定就可達到測量精度。由于電磁流量計有一系列優點，因此在各行業得到越來越廣泛的應用，成為液體流量測量的常見儀表。
電磁流量計技術參數：
| 性能 | 技術參數 |
| 公稱通徑 | DN3——DN3000mm |
| 精度 | 示值的±0.5%,可選示值的±0.3%或±0.2% |
| 襯里材料 | 聚四氟乙烯,PFA,F46,氯丁橡膠,聚氨酯橡膠,高溫橡膠 |
| 電極材料 | SUS316,哈氏合金B(yǎng)/C,鈦,鉭,鉑銥合金,不銹鋼涂覆碳化鎢 |
| 電極形式 | 標準型,刮刀型,可更換型 |
| 連接方式 | 法蘭連接,插入式連接,卡箍連接,夾持式連接,由壬式連接 |
| 公稱壓力 | 0.6～4.0Mpa（特殊壓力可定制） |
| 環境濕度 | 5～100%RH（相對濕度） |
| 介質導電率 | ≥20μs/cm |
| 結構形式 | 一體型、分體型、沉浸型、防爆型 |
| 防護等極 | IP65、IP68可選 |
法蘭式電磁流量計應用選型：
法蘭分體式電磁流量計廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域測量高溫,高濕,不便觀察的環境。
法蘭式電磁流量計選型：
法蘭式電磁流量計具體注意事項如下：
1.被測流體名稱和其化學性能。
2.流量范圍和常用流量。推薦：常用流量應選擇在 1～3m/s 流速段內，如果不符，請用戶調整所選儀表的口徑規格。
3.工作壓力。
4.工作溫度。
5.被測流體必須具備一定的導電性，導電率≥5μs/cm。
6.電極和襯里材料的選擇應滿足流體介質的化學性能。
電磁流量計安裝要求：
1、電磁流量計可以在運行管道上的任何位置安裝，選用垂直安裝。在水平或傾斜安裝時，則兩電極的軸線必須處于水平位置。
2、若液體流動方向與電磁流量計箭頭指向一致。相反的流動方向會引起相反的極性。
3、安裝時要保持密封件、接地環與傳感器的測量管處于同心位置，避免發生旋渦流。
4、不應有鐵磁性物質緊靠儀表，電磁流量計安裝位置應盡量遠離強電磁場。
5、要求測量管內完全充滿液體，不允許有非滿管現象。
6、帶法蘭的閥門也不能直接連接在傳感器的前面或后面。因?yàn)殚y門也會造成流體擾動，增加測量誤差，所以在任何情況下都不允許這樣直接安裝。
7、電磁流量計在上游5D距離內不能有擾流件。擋板、閥門或滑閥應安裝在至少離傳感器下游側2DN處。
8、在搬運吊裝儀表時，切忌用管或捧套入測量管內或用繩索穿過測量管吊裝，避免損壞襯里。而應將繩索套在測量管的頸部處吊裝。
9、在介質嚴重污染情況下，電磁流量計安裝在旁路管道上。這種安裝方式可以不需要中斷運行而打開閥門，用機械方法清洗。
